Основы работы с системой MathCAD 7.0


11 .5. Арифметические и логические операторы


Арифметические операторы

Арифметические операторы предназначены для выполнения арифметических действий над численными величинами и конструирования математических выражений. Система MathCAD содержит следующие арифметические операторы (приводится их форма ввода, последовательность нажатия клавиш для ввода и условное наименование операндов Х и Y):

Оператор

X: =Y X=Y Х--X X+ Y X-Y X. Y

Х

Y

XY

Vx"

X!

¦Z¦

z

(-) ( )

Клавиши

X: Y X-Y

X Ctrl = -X X+

Y X-Y

X* Y

X/Y X^

x\

X!

¦Z

z"

( )

Назначение оператора

Локальное присваивание X значения Y Глобальное присваивание Х значения Y Вывод значения Х Смена знака Х Суммирование Х с Y Вычитание из Х значения Y Умножение Х на Y

Деление Х на Y Возведение Х в степень Y

Вычисление квадратного корня из Х Вычисление факториала Вычисление модуля комплексного Z Вычисление комплексно-сопряженного с Z числа Ввод пары круглых скобок с шаблоном Ввод открывающей скобки Ввод закрывающей скобки

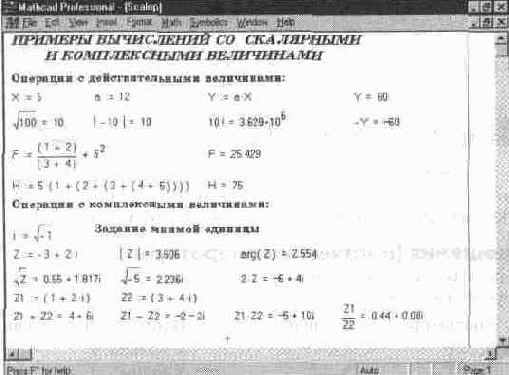

Рис. 11. 6 Примеры применения арифметических операторов

Х N X [ п Ввод нижнего индекса п X<N>

Х Ctrl n Ввод верхнего индекса п На рис. 11.6 показаны примеры использования арифметических операторов Из приведенных примеров видно, что MathCAD оперирует как с действительными, так и комплексными величинами.

В дальнейшем будут рассмотрены дополнительные функции комплексного аргумента.

Расширенные арифметические операторы

Система MathCAD содержит ряд расширенных арифметических операторов:

вычисления суммы ($) и произведения (#) ряда, вычисление производной (?) и определенного интеграла (&). Здесь в скобках даны символы, ввод которых задает вывод шаблона соответствующей операции. Шаблон содержит места, подлежащие заполнению числовыми или символьными значениями. Разумеется, для вызова шаблона можно использовать и соответствующую панель набора математических спецсимволов.

На рис. 11.7 показано применение этих операторов. Заметим, что выражения с ними ведут себя как функции, т. е возвращают вычисленные значения. Поэтому их можно использовать в составе математических выражений.
