Основы работы с системой MathCAD 7.0


12. 1. Система SmartMath и ее


В версию системы MathCAD 7. 0 PRO введен еще один расширенный оператор символьного вывода. Он задается нажатием клавиш Ctrl+ Shift+. (точка) или выбором из палитры символьных операций. Этот оператор имеет вид • • —>. В первый шаблон-прямоугольник вводится исходное выражение, а во второй — директивы символьных преобразований. Они будут описаны чуть позже; задаются эти директивы или вводом соответствующих ключевых слов, или из палитры символьных операций.

Кроме того, в один такой оператор можно ввести другой, с тем чтобы получить составной расширенный оператор символьного вывода и место для записи нескольких директив. Это позволяет намечать заданный путь символьных преобразований. На рис. 12. 1 приведены простейшие примеры применения символьных операций без использования системы SmarthMath и с ее использованием.

Несмотря на простоту примеров, приведенных на рис. 12. 1, они дают наглядное представление об отличительных особенностях реализации символьных операций с помощью операторов символьного вывода, которые были указаны выше.

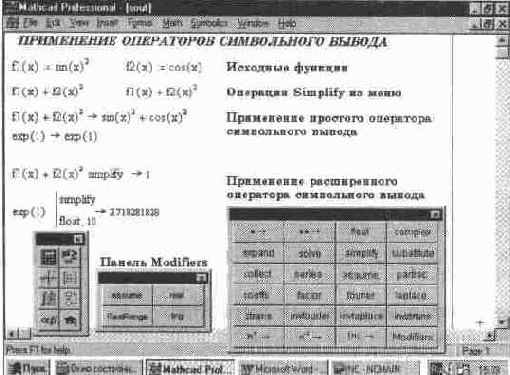

Рис. 12. 1 Простейшие примеры применения символьных операций
